武漢藍歐加固公司包鋼和粘鋼的區(qū)別到底有哪些？
武漢藍歐加固公司包鋼和粘鋼的區(qū)別到底有哪些？
包鋼和粘鋼最主要的區(qū)別在于：包鋼有焊接而粘鋼沒有焊接。
由于張貼鋼板的結構膠怕高溫，所以只要有焊接的作業(yè)就必須先安裝鋼板，安裝完畢后再封邊進行后灌注膠作業(yè)。
包鋼又名后灌注粘鋼法
外包鋼
一、外包鋼簡介
外包鋼加固是在構件外包以型鋼的加固辦法，習慣上將其分為干式和濕式外包鋼加固。
鋼構套的構造應符合下列要求：
1、角鋼不宜小于L50×6；鋼綴板截面不宜小于40mm×4mm，綴板距離不該大于單肢角鋼的截面最小回轉半徑的40倍（≤40γmin），且不該大于400mm；
2、當選用環(huán)氧樹脂化學灌漿張貼外包鋼加固時，鋼綴板宜緊貼混凝土外表并與角鋼平焊銜接。當選用乳膠水泥漿張貼外包鋼加固時，扁鋼箍可焊于角鋼外面。乳膠的含量不該少于5%。水泥一般選用425號硅酸鹽水泥。
二、干式外包鋼
干式外包鋼，就是指把型鋼直接外包于原構件，與原構件間沒有粘結；或雖填塞有水泥砂漿，但不能確保結合面剪力有用傳遞不能整體作業(yè)，只能獨自受力的外包鋼加固辦法。4、干式外包鋼加固工藝
⑴用卡具從x和y兩個方向將角鋼卡貼于構件預訂部位，并校準。
⑵將扁鋼箍或鋼筋與角鋼焊接（搭焊）固定。
⑶鋼架桿件與構件之間的縫隙用1：2水泥砂漿干捻塞緊、填實。
外包鋼加固，鋼架外表應進行防腐處理，最簡單有用的辦法是用1：3水泥砂漿，抹25mm厚保護層。
三、濕式外包鋼加固
所謂濕式外包鋼加固，就是在型鋼與原構件間填塞乳膠水泥張貼或以環(huán)氧樹脂化學灌漿等辦法粘結，將兩者粘結成整體作業(yè)一起受力的加固辦法。
施工關鍵
1、構件外表處理
為增強結合才能，濕式外包鋼構件，應鑿去結合面風化酥松層、碳化銹裂層及嚴峻油污層，直至徹底露出堅實底層（平式外包鋼可免去此道工序）。在此基礎上將結合面打磨平整，四角磨出小圓角，并用鋼絲刷刷毛，用壓縮空氣吹凈。角鋼及箍板結合面應除銹，并打磨出金屬光澤，然后用丙酮、二甲苯等洗滌劑擦凈。
2、環(huán)氧樹脂灌漿工藝
⑴用卡具將角鋼及扁鋼箍卡貼于構件預訂結合面，經(jīng)校準后彼此焊接（平焊）固定。
⑵用環(huán)氧膠泥將型鋼架悉數(shù)構件邊緣縫隙嵌補嚴密，在利于灌漿的適當位置鉆孔，張貼灌漿嘴（一般在較低處），并留出排氣孔，距離為 2~3m。待膠泥徹底固結后，通氣試壓。
⑶以0.2~0.4MPa壓力將環(huán)氧樹脂漿從灌漿嘴壓入；當排氣孔出現(xiàn)漿液后停止加壓，以環(huán)氧膠泥封堵排氣孔；再以較低壓力維持10min以上，以環(huán)氧膠泥堵孔。以此，由下至上，由左至右，順次進行灌注，直至悉數(shù)灌完停止。留意，灌漿后不該再對鋼架進行錘擊、移動和焊接。
3、乳膠水泥張貼工藝
⑴配制乳膠水泥漿，乳膠（聚醋酸乳液）含量為水泥重量的5%~10%，水泥一般選用425號硅酸鹽水泥，加水適量，拌組成粘稠膏狀體。
⑵將乳膠水泥漿刮抹于構件及角鋼的預訂貼合面上，厚約3~5mm，立行將角鋼張貼上，并用卡具在x和y兩個方向將角鋼卡緊，校準，卡具距離不宜大于500mm。
⑶將扁鋼箍或鋼筋箍與角鋼焊接（搭焊）固定。留意，分段施焊，整個焊接宜在膠漿初凝前完結。

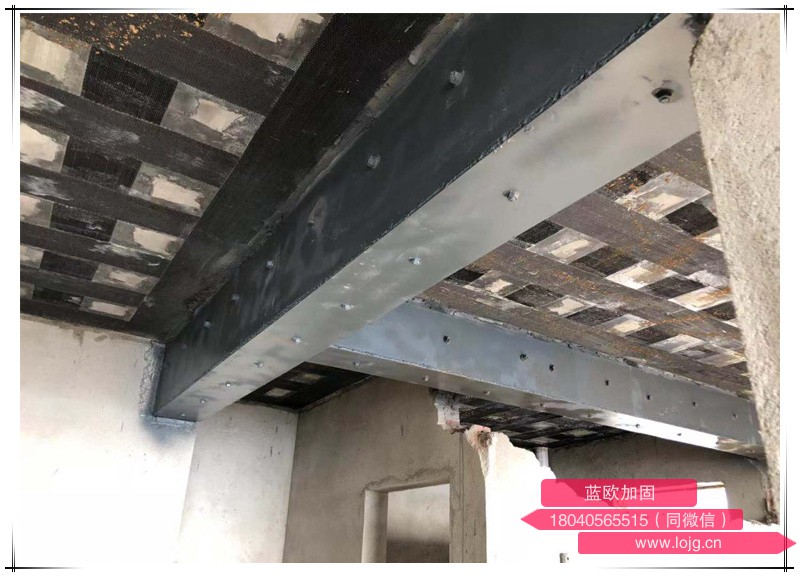

一、粘鋼加固簡介：
張貼鋼板加固法是選用修建結構膠，依據(jù)加固補強的規(guī)劃要求將鋼板、型鋼等直接張貼結構需加固的外表。使張貼的鋼板同原有結構起一起效果， 到達加固和增強愿結構的強度和剛度的目的有用地進步結構的承載力，增強抗剪、抗振和穩(wěn)定性，改進受力狀態(tài)。原結構自重添加極微；不改動原結構的方式；施工周期短，24小時可拆模，72小時可正常運用；施工時可不停產、不停工。
二、結構粘鋼加固辦法的優(yōu)點：
1、堅固耐用：通過多年來的工程實踐，已經(jīng)證明徹底能確保加固工程的質量，結構的強度和剛度都能滿意規(guī)劃的要求。 施工工藝精巧，質量優(yōu)異，工程合格率為100%。膠粘劑30年老化實驗耐久功能滿意要求。粘鋼加固后的結構實驗，也證明強度和剛度的規(guī)劃辦法是正確的和牢靠的。
2、施工快速：在確保粘鋼加固結構質量的前提下，快速完結施工任務，并能依據(jù)業(yè)務要求，在不停產不影響運用的情況下完結施工，受到用戶的遍及贊揚。
3、簡練輕巧：與其它加固辦法比較，粘鋼加固的施工，干凈利落，比較簡便，現(xiàn)場無濕作業(yè)。完結加固后的結構外觀不改動，比較輕巧，鋼板薄，結構自重添加極微，不會導致修建物內其他構件的連鎖加固。
4、靈活多樣：粘鋼加固法的適應性很強，能夠處理生產上和生活上各種有關問題。張貼鋼板的計劃多種多樣，靈活奇妙。還可張貼型鋼、加固鋼結構及磚砌體結構等。
5、經(jīng)濟合理：由于施工快，防止或減少工廠停產時間，節(jié)約加固資料，與其它加固辦法比較，粘鋼加固的費用大為節(jié)約，經(jīng)濟效益很高。
灌注張貼鋼板加固
灌注張貼鋼板加固技能的概要
灌注張貼鋼板加固技能是在外包鋼加固中，將通過加工處理好的鋼板用專用錨具錨固在混凝土；選用專用封縫劑將鋼板邊緣、接頭、錨固部位等密封好，一起安裝固定好注入管和排氣管；將混合均勻的低粘度灌注膠用腳踏式注入機進行灌注。這種辦法是利用灌注膠的優(yōu)越粘接功能，促進鋼板和混凝土緊密有用地結組成一體，進而進步混凝土強度的一種加固辦法。
首先用的膠就不相同，粘鋼：膠體要稠，填料都，包鋼用的膠是灌注進去的填料少。其次：施工工藝不相同，粘鋼，是先涂膠后錨固，包鋼是先留好空隙，在注膠。關于焊接的要求不相同，由于大部分膠體的主要成分仍是有機環(huán)氧類的，這樣膠體就怕高溫，所以呢關于有焊接要求的應該采取包鋼施工辦法，關于不要求焊接的仍是粘鋼了，再者，從本錢比較來看很顯然粘鋼是比較[廉價的，無論是膠體資料仍是施工人工方面都有很大的優(yōu)勢。
簡單的說：
1.粘鋼法是指粘鋼板，一般用來加固梁。
2.包鋼是指粘角鋼，一般用來加固柱。一般包住柱子四角即可。
依據(jù)規(guī)范和規(guī)程，兩者鋼板適用厚度悉數(shù)都為2-6mm（事實上很多加固工程選用到了8-12mm，有的純粹是沒有核算，胡亂用，沒有必要。）
稱號：粘鋼加固
粘鋼加固技能適用于接受靜力效果的一般受彎及受拉構件。加固后的構件重量添加或減少；一起不影響構筑物的運用凈空，不改動構件外形；且銜接處受力均勻，不會產生應力會集。張貼鋼板加固施工快速、現(xiàn)場無濕作業(yè)或僅有抹灰等少量濕作業(yè)，對生產和生活影響小，且加固后對原結構外觀和原有凈空無明顯影響，但加固效果在很大程度上取決于膠粘工藝與操作水平；適用于接受靜力效果且處于正常濕度環(huán)境中的受彎或受拉構件的加固。
適用范圍：
1.本辦法適用于接受靜力效果的一般受彎及受拉構件。
2.本辦法以環(huán)境溫度不超過60℃，相對濕度不大于70%及無化學腐蝕的適用條件為限，否則應采取有用防護辦法。
3.本辦法所用膠粘劑是指有充分實驗依據(jù)且功能滿意運用要求的，并通過國家有關部門判定的結構膠。
4.當構件的混凝土強度低于C15，不宜選用本辦法進行加固。
結構粘鋼加固詳細在什么情況下應用
（1）鋼筋焊接點開裂加固
（2）施工中漏放鋼筋加固
（3）混凝土標號達不到，進步結構強度加固
（4）加層抗震加固
（5）陽臺根部開裂加固
（6）牛腿接點加固
（7）懸掛式吊車梁進步荷載加固
（8）樓面荷載會集力加固
（9）火災后梁柱砼燒壞加固
（10）混凝土柱子牛腿開裂加固
（11）橋式吊車梁加固
（12）薄腹梁開裂加固
（13）爆破沖擊波損壞梁體加固
（14）進步樓面荷載加固
（15）屋架梁下弦腐蝕嚴峻露筋加固
（16）斷梁加固
（17）截柱加固
（18）減震加固
（19）梁柱受化學腐蝕的粘鋼加固
（20）舊房改造歸納加固
（21）生命線修建物抗震加固
（22）剪力墻開1.6M以下的圓洞加固，開1M X 2M以下的門洞加固
（23）橋梁開裂、舊橋修理加固
（24）進步柱子承載力處理柱子軸壓比超支加固
稱號：包鋼加固
包鋼加固亦稱粘結外包型鋼加固法，鋼筋混凝土梁柱外包型鋼加固稱之為包鋼加固。當以乳膠水泥張貼或以環(huán)氧樹脂化學灌漿等辦法張貼時，稱之為濕式包鋼加固。該法受力牢靠、施工簡便、現(xiàn)場作業(yè)量較小，但用鋼量較大，且不宜在無防護的情況下用于600C以上高溫場所；適用于運用上不允許明顯增大原構件截面尺寸，但又要求大幅度進步其承載才能的混凝土結構加固。
適用范圍：
1.本辦法適用于接受靜力效果的一般受彎及受拉構件。
2.本辦法以環(huán)境溫度不超過60℃，相對濕度不大于70%及無化學腐蝕的適用條件為限，否則應采取有用防護辦法。
3.本辦法所用膠粘劑是指有充分實驗依據(jù)且功能滿意運用要求的，并通過國家有關部門判定的結構膠。
4.當構件的混凝土強度低于C15，不宜選用本辦法進行加固。
粘鋼主要是靠鋼板與構件間的粘結力來加強原有構件的承載力
而包鋼是用機械的辦法（焊接或螺栓銜接 ）在混凝土構件的周圍加鋼板，相當于加達了構件的截面高度，兩者的原理是相同的
