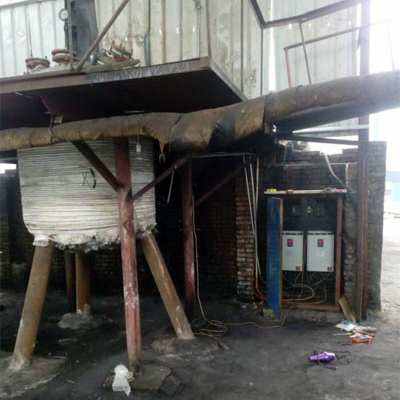

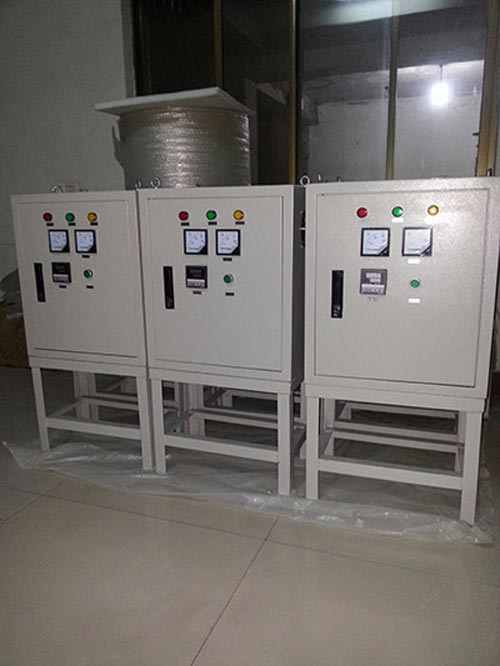

湖北水箱電磁加熱器應用工程

電磁加熱器，是現今工業域和民用設備中廣泛的種加熱方式，采用電磁加熱技術，電磁感應加熱技術簡稱為 IH(Induction Heating)技術，是在法拉第感應定律的基礎上發展起來的，是法拉第感應定律的種應用形式。其本質就是利用電磁感應在柱體內產生渦流來給加熱工件的電加熱，它是把電能轉換為電磁能，再由電磁能轉換為電能，電能在金屬內部轉變?yōu)闊崮?，達到加熱金屬的目的，從而杜了明火在加熱過程中的危害和干擾，是種環保，提倡的加熱方案。

電磁加熱器的質量是由什么決定呢：

、重要元器件的選擇。電磁加熱控制器功率部分核心元器件是IGBT模塊，IGBT的優劣直接影響到機器壽命長短,建議直接從國內代理商那進貨，否則買到高仿或者翻新的IGBT模塊仍然會出現質量問題。

二、主板的選擇。電磁加熱控制器的主板分為三部分，電源板、信號板和驅動板，要想保證機器長時間穩定工作，主板要有各種保護：過載、過流和過熱，電磁加熱器應用現場環境很復雜，比如干擾等，旦出現非正常情況，主板應該能很快反應并保護機器，防止非正常因素?fù)p壞機器，特別是IGBT。目前市場上很多所謂的電磁加熱器廠家的主板并不是自己開發的，而是直接購買的，然后自己組裝的，般出現問題，就直接讓客戶換主板，并不能發現問題的根源所在。

三、高溫線的選擇。高溫線是很多客戶容易忽視的個問題，目前市場上國標的高溫線很難買到，不要相信商家的所說的，定睜大眼睛，不要嫌麻煩，從重量和材質上鑒定下是否是國標高溫線，如果用到非標高溫線，不僅僅影響機器壽命，還會影響整機的效率，大家應該重視這個問題。四經驗的差別。電磁加熱器安裝的好，和安裝的不好效果是很大區別，這點需要豐富的安裝實例，光靠幾組數據是分析不出來的，根本沒有這樣的經驗來支撐，完全靠理論在安裝。人家說臺同型號的電磁加熱器，裝在同型號的注塑機上，為什么個省電40%以上，個剛剛夠理論數據的30%，這個不僅是機器的差異，電磁加熱器的安裝位置，線圈長短都有影響，如果是采用多組小功率的電磁加熱器，這個差異就更為明顯。電磁加熱行業有個測試機器是否裝好的方法，就是讓電磁加熱器工作2分鐘左右，休息1分鐘左右。

電磁加熱器的六種調節功率方式：

1、調頻法。

2、間隙加熱法。

3、移相脈寬調制法（全橋移相PWM控制）。

4、改變整流電壓法。

5、脈沖功率輸出變壓器初抽頭切換法。

6、變壓器初抽頭切換、調頻、調壓法。

電磁感應加熱器控制溫度場的分布的原理及方法如下：

1、原理：導體處于交變電流中時，交變電流使導體周圍產生交變磁場，從而引起集膚效應使導體在短時間內迅速被加熱，交變電流的頻率越高，集膚效應越嚴重。

2、電流透入深度對感應加熱的影響：把金屬圓柱體放在通有交流電的線圈中，盡管金屬圓柱不與線圈接觸，線圈本身的溫度也很低，但是圓柱表面卻會被加熱到發紅，甚至熔化，這是由于電磁感應作用，在金屬柱中感生與線圈電流方向相反的渦流,在渦流的焦耳熱作用下，金屬自身發熱升溫所引起的。金屬圓柱中的感生電流的分布在表面強，在徑向從外到里按指數函數方式減小。這種電流不均勻分布的現象，隨電流頻率升高而趨顯著。

電磁加熱器應用范圍：

1、塑料橡膠行業，如：塑料用吹膜機、拉絲機、注塑機，造粒機，橡膠用擠出機、硫化機、電纜生產擠出機等。

2、醫藥化工行業，如：醫藥專用輸液袋、塑料器材生產線，化工行業液體加熱輸送管道等等。

3、能源、食品行業，如：原油輸送管道的加熱；食品機械，如：超貨機等需要電加熱的設備。

4、大功率商用電磁灶機芯。

5、建材行業，如：燃?xì)夤苌a(chǎn)線、塑料管材生產線、PE塑料硬質平網、土工網機組、自動中空成型機、PE蜂窩板生產線、單雙壁波紋管擠出生產線、復合氣墊膜機組、PVC硬管、芯層發泡管生產線、PP擠出透明片材生產線、擠出聚苯乙烯發泡管材、PE纏繞膜機組。

6、印刷設備里的干燥加熱。

7、其它類似行業加熱。

普及下電磁加熱器的應用原理，電磁加熱是將380V50Hz交流電變成530VDC-560VDC50HZ直流電，再經過變頻控制技術逆變成5KHZ-30Hz的高頻交流電流，通過電磁加熱感應器與電磁線圈組合轉換為高頻交變磁場，交變磁場的磁力線作用到金屬管道上產生鍋流，從而快速加熱金屬管道。

電磁加熱器裝置后發現溫度超溫怎樣處理，這種現象大多為注塑機， 注塑機裝置的電磁加熱器數量比較多，攪擾也比較嚴重，有時候發現溫度顯現亂跳，溫度不穩守時，能夠選用幾種辦法測驗：

第，熱電偶接頭兩頭能夠并個102P瓷片電容以消除高頻攪擾。

第二，檢查下炮筒接地是不是杰出？測驗炮筒強行接地處理。

第三，能夠把線圈遠離下熱電偶，減小攪擾。

第四，測驗下用高溫布把熱電偶包住，讓它不要與炮筒觸摸。第五，測驗換條新的熱電偶。第六，測驗下注塑機操控電腦中心加個Pai型慮波器，減小電源攪擾。

電磁加熱器線圈短路，本控制器具有線圈短路檢測功能，通過對IGBT模塊UCE飽合壓降檢測來保護因線圈短路引起的IGBT損壞。本控制器連續三次檢測UCE超過設定值，則會關閉輸出。顯示窗1會顯示“E4”并閃爍，“短路”指示燈會閃爍提示，蜂鳴音每5秒短響4次。解決方法：

1、檢查線圈是是否有漏電、短路或電感量太小。

2、檢測主板與IGBT連線是否開路。

3、檢測D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否開路或變。

4、檢測光耦U1、U2、U3、U4是否損壞。

5、檢測U5第19腳是否為高電平，否則U5已損壞。
