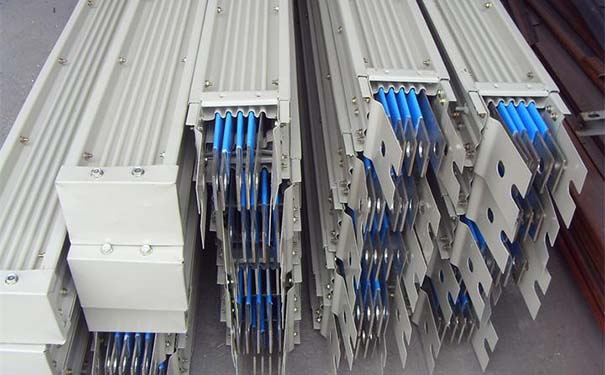

空氣型母線槽

一、適用范圍

LSMK系列空氣絕緣封閉型母線槽適用于交流三相四線制、三相五線制、頻率50~60Hz，額定電壓至660V，額定工作電流250～5000A的供配電系統，承擔配電任務，用于低壓配電屏與大、中型負載的連接，主要用于現代化的車間、廠房和高層建筑。

二、結構特點

1、母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗，內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗動和熱穩定的能力。

3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高、互換能力強、變?nèi)萁涌诜奖恪?/p>

4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

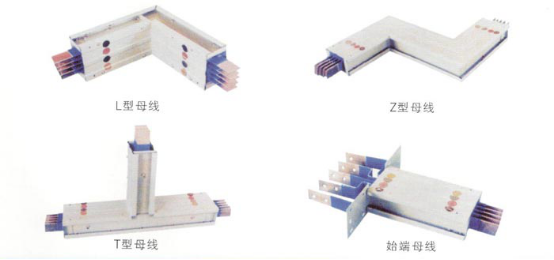

三、母線槽功能單元及簡介

1、外殼

本廠生產的該系列母線槽外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽系統，避免機械受損。

外殼（除沖散熱孔外）能保證IP40以上防護等級，通過母線槽的外殼本身保證良好的接地連續性。

外殼材料一般采用鋼板制成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法，對于4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不銹鋼板制成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選用鋁板或不銹鋼板等防腐材料制成。

2、導體

載流部件采用銅、鋁或其合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件

空氣絕緣封閉型母線所選用的絕緣材料均能承受溫升試驗溫度的長期耐熱能力，并具備足夠的絕緣能力、機械強度和抗老化能力。

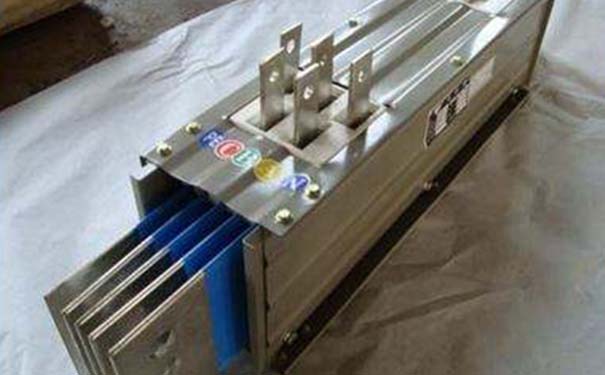

4、接頭

母線槽接頭能夠確保有足夠的接觸面和絕緣能力，所有接頭螺栓設置均有利于進行安全檢查和檢修。

四、主要技術參數

1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、防護等級為IP40。

3、母線槽在周圍空氣溫度為20±50C，相對濕度為50～70%的常態下，其每節的絕緣電阻不低于20M。

4、母線系統能承受3750V的工頻耐壓，歷時Imin無擊穿和閃絡現象。

5、母線系統在長期接通額定電流工作時，其溫升不超過  連接端子60K，金屬外殼：30K，槽內絕緣件表面40K。

6、插接箱與母線槽的拔插次數不少于200次。

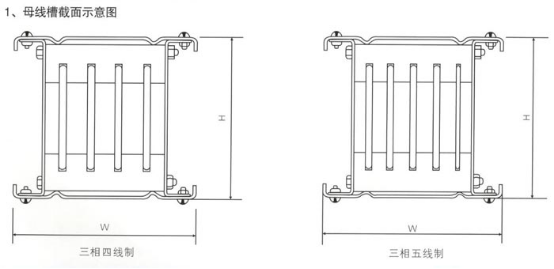

五、母線槽截面示意圖及性能參數
