高壓共箱母線

一、適用范圍

LSM×系列高壓共箱封閉型母線槽適用于額定電壓3KV~35KV，額定工作電流250A~5000A的輸配電系統。主要用于變壓器至高壓配電盤之間的電氣連接，大型廠礦的供電系統，水電站、大型變電站、火電廠、鋼鐵公司、大型企業的自備電廠中，發電機至升壓變壓器之間的電氣連接。

二、結構性能

1、外殼由非磁性鋁合金板（或弱磁鋼板）制作，維護工作量小，為全封閉、不通風型，具有抗腐蝕和良好的散熱性、接地性。其非磁性鋁質材料，可大大降低因高壓電流引發的渦流發熱現象。

2、其特殊的法蘭口設計，使較大的母線箱體能夠靈活拼接，無需彎頭，從而使母線系統的設計、安裝能夠達到程度化、標準化。

3、每節母線一般在上部都合理的設有標準檢修孔（也可根據現場要求在側面設置檢修孔），檢修人員可由此檢修孔到母線槽內部的任何位置。檢修口處采用獨特的翻邊制作工藝和高要求的法蘭口滿焊技術，使母線外殼防護等級高達IP54，在通常戶外環境下安裝，無需調整防護等級。

4、精致的制作工藝和合理的結構使母線制作后，表面光滑平整，達到戶外外殼無積水要求。必須的母線底部疏水瀉放裝置，既能有效地疏瀉母線內部積水，又能阻擋灰塵及異物的進入。

5、合理化的內部支架設計，使每相母排之間擁有最大的電氣間隙，而完全滿足客戶的最終要求。每節母線法蘭端頭處的接地端子設計，使母線系統安裝后，能夠擁有通暢的整體接地系統。

6、外殼表面噴涂無光澤油漆，顏色可根據客戶要求選定。

三、絕緣配置

LSMX系列高壓共箱封閉型母線槽的母線導體以空氣作為絕緣介質，根據不同的電匝等級，選用相應的絕緣電氣間隙。

四、主要技術參數

1、工作額定電流  250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。

2、工作頻率50～60Hz，三相三線。

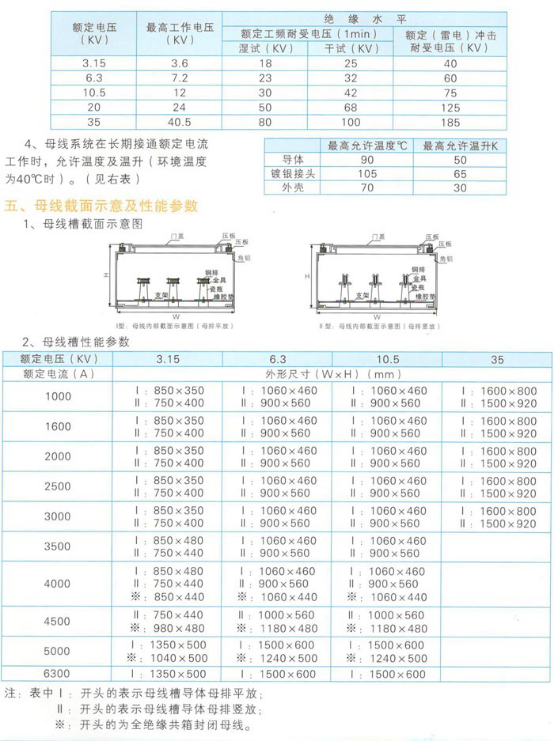

3、額定工作電壓、最高工作電壓、額定工頻耐受電壓(1min)、額定（雷電）沖擊耐受電壓。（見下表）
