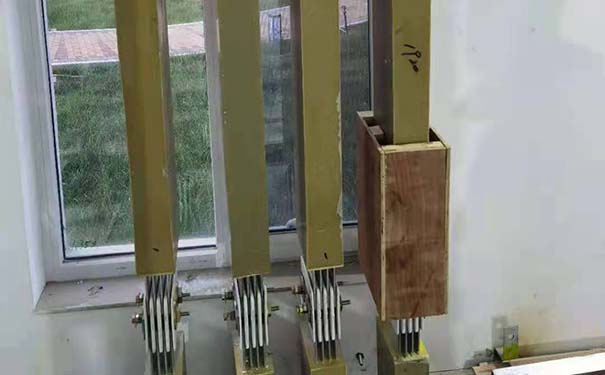

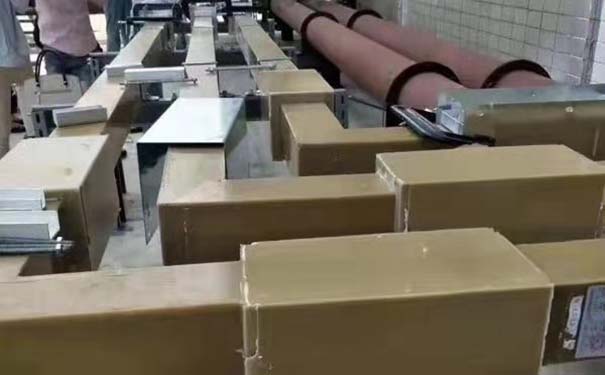

澆注防水母線槽

一、適用范圍

 LSMF系列防水型母線槽適用于額定電壓750V以下，額定工作電流250-7500A，頻率50～60Hz的輸配電系統。

二、結構性能

1、采用合理的“三明治”相線緊密疊壓結構設計，使母線槽外形更加緊湊、體積小，并增加了母線系統的動熱穩定性，使母線具有阻抗低、電壓降低的優點。

2、外殼采用不飽和聚脂樹脂加石棉等無機材料整體澆注而成，樹脂中添加光穩定劑和阻燃劑。也可以裝金屬鎧裝外殼，增加了母線系統的抗沖擊能力和使用壽命。

3、采用“Y”型專用防水性接頭，連接可靠方便。

三、絕緣配置

LSMF系列防水型母線槽絕緣介質主要采用絕緣材料一聚酰亞氨（聚酰亞氨俗稱黃金帶，是電工行業先進的絕緣材料，具有較好的耐高溫和介電性能，介電強度≥22000V），絕緣等級為H級，絕緣老化壽命50年以上，為現行實用絕緣材料中性能產品。

四、主要技術參數

1、防護等級為IP67，可防止海浪沖擊以及長時間沉水使用，適用于戶外、水底及有腐蝕氣體的使用環境;母線槽一經正常安裝使用，無須維修保養。

2、母線槽系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。

3、母線槽系統在長期接通額定電流工作時，其溫升不超過連接端子60K，金屬外殼30K，槽內絕緣件表面:40K
